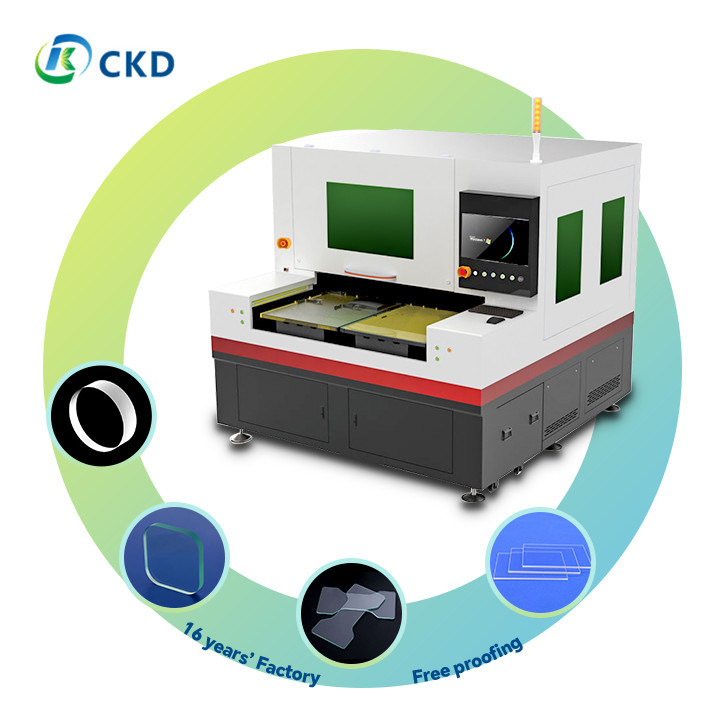

1000khz Pulse Frequency Laser Glass Cutting Machine with Rack And Pinion Transmission

1000khz فرکانس نبض لیزر شیشه برش ماشین با قفسه و Pinion انتقال

محصولات - دستگاه لیزر برش شیشه
  • برجسته کردن

    دستگاه برش شیشه ای 1000khz

    ,

    دستگاه برش لیزری

  • روش خنک کننده منبع لیزر تقسیمی
    خنک کننده آب
  • تکرار
    ± 1.5 میکرومتر
  • فرکانس پالس
    1 هرتز - 1000 کیلوهرتز
  • شتاب
    1 گرم
  • ابعاد
    ۲۱۵۰ میلی متر × ۲۰۸۰ میلی متر × ۱۹۶۰ میلی متر / ۲۵۵۰ میلی متر × ۲۰۸۰ میلی متر × ۱۹۶۰ میلی متر
  • وزن
    3500 کیلوگرم
  • سیستم انتقال
    قفسه و پینیون
  • مصرف انرژی
    توان آماده به کار حدود 500 وات است و میانگین مصرف برق در حین برش 2.5 کیلو وات است. مصرف انرژی با حال
  • محل منبع
    چین
  • نام تجاری
    CKD
  • گواهی
    ISO CE
  • Model Number
    CKD-DP6070C-50E CKD-DP6070C-60E CKD-DP6070C-80TE CKD-DP6070C-50ECKD-DP6070S-50E CKD-DP6070S-60E CKD-DP6070S-80TE CKD-DP6070S-80ECKD-DP6070D-50E CKD-DP6070D-60E CKD-DP6070D-80TE CKD-DP6070D-80ECKD-SP6070S-50E CKD-SP6070S-60E CKD-SP6070S-80TE CKD-SP6070S-80E
  • Minimum Order Quantity
    1
  • قیمت
    Negotiated
  • Packaging Details
    Wooden vacuum packaging
  • Delivery Time
    25-45 days
  • Payment Terms
    L/C, T/T
  • Supply Ability
    60sets per month

1000khz فرکانس نبض لیزر شیشه برش ماشین با قفسه و Pinion انتقال

  • 1000khz Pulse Frequency Laser Glass Cutting Machine with Rack And Pinion Transmission
  • 1000khz Pulse Frequency Laser Glass Cutting Machine with Rack And Pinion Transmission
دریافت قیمت اکنون تماس بگیرید

توضیحات محصول:
1000khz فرکانس نبض لیزر شیشه برش ماشین با قفسه و Pinion انتقال 0

ماشین برش پیشرفته لیزر: دقت و انعطاف پذیری
ویژگی های کلیدی:
  • منبع لیزر قدرتمند: مجهز به ليزر پرتابي با فرکانس بالا و پيشرفته براي بهره برداري برتر از برش
  • استفاده از مواد متنوع: قادر به پردازش طیف گسترده ای از مواد از جمله فلزات و غیر فلزات.
  • قابلیت های برش چند منظوره:
    • پشتیبانی از برش مداوم ورق
    • برش تک نقطه ای دقیق
    • برش نوار کارآمد
  • کنترل پیشرفته محور X/Y: از موتورهای سرو DC با دقت بالا و کدگرهای نوری 0.1μm بسیار نازک برای دقت بی نظیر استفاده می کند.
  • کنترل حرکتی هوشمند: ویژگی های عملکرد فوکوس خودکار و کنترل سوراخ کردن پویا.
  • تصویربرداری با وضوح بالا: شامل یک سیستم دوربین CCD برتر برای نظارت بصری در زمان واقعی، تشخیص الگوی و تشخیص نقطه علامت است.
  • منبع برق قوی: مجهز به یک منبع انرژی ساخت آلمان با ثبات بالا. منبع تغذیه برند تایوان برای اجزای نوری استفاده می شود.
  • محدوده برش چشمگیر: قادر به پردازش مواد با ضخامت تا 19 میلی متر، برای طیف گسترده ای از کاربردهای صنعتی.
  • قطعات مهندسی دقیق:
    • پایه موتور و پلتفرم نوری ساخته شده از گرانیت طبیعی
    • طراحی شده برای ثبات برتر و مقاومت لرزش
    • اطمینان از دقت در طول زمان
مزایایی دیگر:
  • ایده آل برای کاربردهای صنعتی با دقت بالا
  • رابط کاربری دوستانه برای استفاده آسان
  • کاهش اتلاف مواد به دلیل برش دقیق
  • مناسب برای تولید در مقیاس کوچک و حجم بزرگ
  • الزامات نگهداری کم، اطمینان از قابلیت اطمینان طولانی مدت
در اینجا یک نسخه جایگزین از متن با چندین پاراگراف وجود دارد:
ماشین برش پیشرفته لیزر: دقت و انعطاف پذیری

دستگاه برش لیزر پیشرفته طراحی شده است تا عملکرد قطع بی نظیر و انعطاف پذیری را برای کاربردهای صنعتی فراهم کند. با طیف وسیعی از ویژگی های دقیق،این ماشین قادر به پردازش طیف گسترده ای از مواد استاین ماشین قابلیت برش چند منظوره را ارائه می دهد، چه با ورق مستمر کار کنید، چه برش تک نقطه ای، یا پردازش نوار.

سیستم کنترل پیشرفته محور X/Y از موتورهای سرو DC با دقت بالا و کدگرهای نوری 0.1μm بسیار نازک برای اطمینان از دقت بی نظیر استفاده می کند.همراه با سیستم کنترل حرکت هوشمند آن که شامل عملکرد فوکوس خودکار و کنترل سوراخ کردن پویا است، به این معنی که شما می توانید برش های دقیق و با کیفیت بالا را در هر زمان به دست آورید.

این ماشین همچنین مجهز به یک سیستم دوربین CCD برتر برای نظارت بصری در زمان واقعی، تشخیص الگوی و تشخیص نقطه علامت است.این بدان معنی است که شما می توانید ببینید که شما در حال برش و اطمینان حاصل شود که آن را به دقت برش.

علاوه بر قابلیت های همه جانبه خود، این ماشین با دقت مهندسی شده با گرینیت طبیعی برای پایه موتور و پلت فرم نوری.حفظ دقت در طول زمان.

ویژگی های کلیدی:

سایر ویژگی های کلیدی دستگاه برش لیزر پیشرفته شامل منبع لیزر قدرتمند آن است که از لیزر پالس با فرکانس بالا برای عملکرد برش برتر استفاده می کند.و منبع برق قوی مجهز به یک دستگاه ساخت آلمان، منبع انرژی با ثبات بالا. این ماشین می تواند مواد را تا ضخامت 19 میلی متر پردازش کند و نیاز به نگهداری کم دارد، اطمینان از قابلیت اطمینان طولانی مدت.

مزایایی دیگر:

دستگاه برش لیزر پیشرفته مزایای اضافی مانند کاهش اتلاف مواد به دلیل برش دقیق و رابط کاربر پسند برای کار آسان ارائه می دهد.برای تولید در مقیاس کوچک و حجم بزرگ مناسب است، که آن را برای کاربردهای صنعتی با دقت بالا ایده آل می کند.



ویژگی ها:

سیستم پیشرفته برش لیزر: ویژگی ها، مزایا و کاربردها
ویژگی های کلیدی
  • برش دقیق
    • شکل نامنظم برش با سرعت بالا
    • برش کنتور
    • حفاری حفره های کوچک
    • قابلیت برش دستی
  • پردازش برتر
    • پایان دادن به لبه با کیفیت بالا
    • هیچ اثر خفیف وجود ندارد
    • حداقل از دست دادن مواد
    • برش بدون بر
  • عملیات سازگار با محیط زیست
    • هيچ آلودگي اي
    • هیچ بقایای پودری وجود ندارد
    • تولید آب فاضلاب
مزایا
  1. پردازش با سرعت بالا
    • برش سریع اشکال و الگوهای پیچیده
  2. کیفیت برش برتر
    • لبه های تمیز بدون تراکم
    • حداقل تا بدون برر
    • شکاف بسیار کوچک، اگر وجود داشته باشد
  3. مقرون به صرفه
    • نرخ بازده بالا
    • مصرف کم مواد مصرفی
    • بهره وری از انرژی
  4. دوستانه به محیط زیست
    • فرآیند تمیز بدون محصولات جانبی مضر
مواد سازگار
  1. شیشه های تخصصی
    • شیشه فوق شفاف
    • شیشه سفید ساده
    • شیشه با بوروسیلیکات بالا
    • شیشه کوارتز
  2. اجزای الکترونیکی
    • پوشش شیشه ای تلفن
    • شیشه ماشین
    • پوشش شیشه ای دوربین
    • صفحه نمایش LCD
  3. مواد نوری
    • شیشه K9
    • فیلترهای مختلف نوری
    • برش آینه
  4. مواد ارزشمند
    • پردازش زعفر برای صفحه های ساعت و قطعات الکترونیکی
صنایع قابل استفاده
  1. تولید شیشه
    • شیشه های نوری
    • شیشه های سخت
    • شیشه فوق باریک
    • ظروف شیشه ای آزمایشگاهی
    • تجهیزات شیشه ای پزشکی
  2. الکترونیک
    • صفحه نمایش و پوشش تلفن همراه
    • صفحه نمایش تبلت
    • صفحه نمایش لپ تاپ
    • شیشه نیمه هادی نوری/ITO/سفید/ بنفش
  3. ماشین آلات
    • پنجره ها و شیشه های جلو خودرو
    • صفحه نمایش داشبورد
    • پانل های ابزار
  4. املاک و ساختمان
    • شیشه های معماری
    • پنل های شیشه ای تزئینی
    • لوازم شیشه ای حمام
  5. لوازم خانگی
    • پنل های شیشه ای برای فر و یخچال
    • قطعات شیشه ای روشنایی
  6. رسانه های ارتباطی
    • صفحه نمایش دستگاه های موبایل
    • پوشش های زعفرانی ساعت
    • دوربین و لنزهای دوربین مدار بسته
  7. بخش انرژی جدید
    • شیشه پنل خورشیدی
    • شیشه های تخصصی برای پنجره های انرژی کارآمد
  8. هوافضا و دفاع
    • اجزای نوری با دقت بالا
    • شیشه های تخصصی برای صفحه نمایش کابین خلبان
  9. تحقیقات پزشکی و علمی
    • شیشه تجهیزات آزمایشگاهی
    • لنز های نوری برای دستگاه های پزشکی
    • تراشه های مایکرو فلوئیدی

این سیستم برش لیزر پیشرفته یک راه حل متنوع برای طیف گسترده ای از صنایع ارائه می دهد، ارائه دقیق بالا، کارآمد، و پردازش سازگار با محیط زیست از انواع شیشه و مواد نوری.توانایی آن برای رسیدگی به اشکال پیچیده و مواد ظریف آن را به یک انتخاب ایده آل برای تولید در مقیاس بزرگ و تخصصی، کاربردهای با ارزش بالا.



پارامترهای فنی:

مشخصات لیزر

لیزر مورد استفاده یک لیزر فیبر پالس فوق کوتاه است، با یک نوع خاص که بسته به مدل متفاوت است. متوسط قدرت موجود 50W است، اما گزینه های 10W، 20W، 30W، 60W،و 80W نیز در دسترس هستندطول موج 1064nm با هارمونیک دوم در 532nm است. عرض پالس کمتر از 10 پیکوسوند است و نرخ تکرار از 1Hz تا 1000kHz تنظیم می شود.کیفیت پرتو نزدیک به محدود شدن دیفرانکشن است، با M2 کمتر از 1.2.

عملکرد برش

دقت موقعیت در حدود ± 2μm در کل منطقه کار است و تکرار پذیری ± 1.5μm با دقت زاویه ای ± 16 ثانیه قوس است. حداکثر سرعت برش تا 1000mm / s است.ضخامت برش برای شیشه فوق نازک ≤1mm است، در حالی که برای شیشه استاندارد ≤19mm است (بر اساس خواص مواد و نیازهای برش متفاوت است). حداقل عرض خط ≤30μm بسته به مواد و حداقل قطر سوراخ ≤20μm است.

ابعاد منطقه کاری

برای مدل های دو پلت فرم، ابعاد منطقه کاری می تواند 600x700mm، 600x900mm، یا 400x500mm برای هر پلت فرم باشد. برای مدل های تک پلت فرم، 400x500mm، 600x700mm یا 600x900mm است.

برق و برق

مصرف برق برای دستگاه 150W با 250W / 350W در حالت آماده است. ولتاژ ورودی AC220V ± 10٪ و فرکانس 50-60Hz است.

مشخصات فیزیکی

ابعاد ماشین بسته به مدل خاص متفاوت است. طول از 1600mm تا 2550mm، عرض از 1700mm تا 2080mm و ارتفاع 1960mm است. وزن نیز متفاوت است،که بسته به مدل از 3500 تا 5000 کیلوگرم می باشد..

ویژگی های اضافی

این ماشین دارای خنک کننده آب داخلی برای ثبات حرارتی است. همچنین دارای یک CNC پیشرفته با قابلیت های پردازش با سرعت بالا است. نرم افزار بهینه سازی برش اختصاصی شامل می شود،و دستگاه مجهز به یک محفظه ایمنی لیزر کلاس 1 و دکمه های توقف اضطراری است.

الزامات زیست محیطی

دمای عملیاتی ماشین باید بین 18-28 ° C (64-82 ° F) و رطوبت 40-70٪ بدون تهویه باشد. حداکثر نوسان ثبات قدرت ± 5٪ است.

ارتقاء های اختیاری

پیشرفت ها شامل یک سیستم دید بهبود یافته برای تراز خودکار، یک سیستم بارگذاری / تخلیه خودکار مواد و طرح های سفارشی برای کاربردهای خاص است.گارانتی تمدید شده و بسته های خدمات نیز در دسترس هستند.

توجه: مشخصات با توجه به پیکربندی های خاص و پیشرفت های مداوم محصول، با تغییرات اندکی روبرو هستند.لطفاً با تیم فنی ما مشورت کنید.



کاربردها:

دامنه کاربرد: راه حل های برش لیزر متنوع

ماشین برش لیزر پیشرفته ما برای پاسخگویی به طیف گسترده ای از نیازهای صنعتی طراحی شده است، ارائه دقت و بهره وری در مواد مختلف و برنامه های کاربردی:

1. تولید صفحه ابزار
  • ایده آل برای ساخت پانل های ابزار دقیق، داشبورد ها و رابط های کنترل
  • قادر به دستکاری مواد نازک تا متوسط با دقت استثنایی
2. پردازش شیشه تخصصی
  • شیشه فوق نازک: برش دقیق ورق های شیشه ای ظریف برای دستگاه های الکترونیکی
  • شیشه سفید: پردازش تمیز و دقیق برای کاربردهای تزئینی و معماری
  • شیشه با بوروسیلیکات بالا: برش تخصصی برای تجهیزات آزمایشگاهی و محصولات مقاوم در برابر گرما
  • شیشه کوارتز: برش دقیق برای اجزای نوری و نیازهای صنعت نیمه هادی
3. توليد قطعات الکترونيکي
  • برای برش تخته های PCB، مدارهای انعطاف پذیر و سایر بستر های الکترونیکی
  • اطمینان از لبه های تمیز و حداقل تاثیر حرارتی بر روی مواد الکترونیکی حساس
4سنگهای قیمتی و مواد گرانبها
  • برش سفیر: برای صفحه های ساعت، لنزهای دوربین گوشی های هوشمند و صفحه نمایش های پیشرفته
  • شکل گیری دقیق سنگهای قیمتی: ایجاد طرح های پیچیده ای در سنگهای گرانبها و نیمه گرانبها
  • تولید قطعات ال ای دی: برش وافرهای سفیر برای تولید ال ای دی
5تولید صفحه نمایش کریستال مایع (LCD)
  • قادر به پردازش اجزای مختلف LCD، از جمله:
    • فیلم های رسانای ITO (اکسید قلعین هیندیوم)
    • فیلترهای رنگی RGB
    • فیلم های قطبی کننده
  • قطع دقیق بدون آسیب رساندن به مواد ظریف نمایش را تضمین می کند
6پردازش فیلمی نوری تخصصی
  • برش دقیق شیشه نوری K9 برای لنزها و پرزم های با کیفیت بالا
  • شکل گیری دقیق فیلم های نوری برای کاربردهای مختلف صنعتی و علمی
قابلیت های اضافی:
  • برش کوچک قطعات کوچک و پیچیده برای صنایع پزشکی و هوافضا
  • برش شکل سفارشی برای طرح های منحصر به فرد محصول و نمونه های اولیه
  • پردازش مواد چند لایه ای برای محصولات کامپوزیت

انعطاف پذیری سیستم برش لیزر ما باعث می شود که آن را به یک ابزار ارزشمند در سراسر صنایع مختلف، از الکترونیک مصرفی به تحقیقات علمی پیشرفته،تضمین نتایج با کیفیت بالا و فرآیندهای تولید کارآمد.
