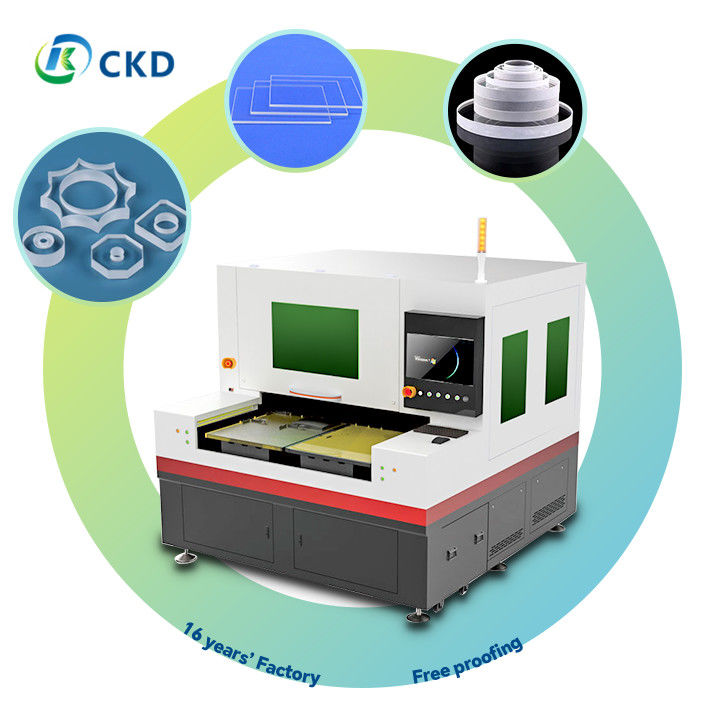

Precision Small Glass Laser Cutting Machine With XY Linear Motor Grating Ruler And Pulse <10ps

ماشین برش لیزری شیشه ای با دقت کوچک با XY خطی موتور رولر و پالس <10ps

محصولات - دستگاه لیزر برش شیشه
  • برجسته کردن

    دستگاه برش لیزری شیشه ای کوچک دقیق

    ,

    دستگاه برش لیزری شیشه ای با نبض <10ps

  • موتور راننده
    موتور خطی XY + خط کش گریتینگ
  • گزینه های قابل تنظیم
    گزینه های سفارشی موجود برای اندازه میز، توان لیزر (تا 500 وات)، و سرهای برش ویژه (مانند برش منحنی یا
  • اندازه کار
    610*700mm X 2 قابل تنظیم
  • مواد قابل اجرا
    کلاس Ultra Clear، شیشه ساده سفید بوروسیلیکات بالا، شیشه نوری شیشه کوارتز، شیشه روکش، پوشش شیشه ای دو
  • عرض پالس
    <10ps
  • تقسیم منبع لیزر
    RFC02 (CO2 فرکانس رادیویی) - RFC02 10.6μm 150W (گزینه‌ها: 250W/350W) - خنک‌کننده آبی 150W (250W/350W
  • تقسیم منبع لیزر نوع لیزر
    RFC02 (CO2 فرکانس رادیویی)
  • مواد
    شیشه
  • محل منبع
    چین
  • نام تجاری
    CKD
  • گواهی
    ISO CE
  • Model Number
    CKD-DP6070C-50E CKD-DP6070C-60E CKD-DP6070C-80TE CKD-DP6070C-50ECKD-DP6070S-50E CKD-DP6070S-60E CKD-DP6070S-80TE CKD-DP6070S-80ECKD-DP6070D-50E CKD-DP6070D-60E CKD-DP6070D-80TE CKD-DP6070D-80ECKD-SP6070S-50E CKD-SP6070S-60E CKD-SP6070S-80TE CKD-SP6070S-80E
  • Minimum Order Quantity
    1
  • قیمت
    Negotiated
  • Packaging Details
    Wooden vacuum packaging
  • Delivery Time
    25-45 days
  • Payment Terms
    L/C, T/T
  • Supply Ability
    60sets per month

ماشین برش لیزری شیشه ای با دقت کوچک با XY خطی موتور رولر و پالس <10ps

  • Precision Small Glass Laser Cutting Machine With XY Linear Motor Grating Ruler And Pulse <10ps
  • Precision Small Glass Laser Cutting Machine With XY Linear Motor Grating Ruler And Pulse <10ps
دریافت قیمت اکنون تماس بگیرید

توضیحات محصول:
ماشین برش لیزری شیشه ای با دقت کوچک با XY خطی موتور رولر و پالس <10ps 0

ماشین برش پیشرفته لیزر: دقت و انعطاف پذیری
ویژگی های کلیدی:
  • منبع لیزر قدرت بالا:مجهز به يه ليزر پرتابي با فرکانس بالا براي کارايي بيشتري در برش
  • استفاده از مواد متنوع:قادر به پردازش طیف گسترده ای از مواد از جمله فلزات و غیر فلزات.
  • قابلیت برش چند منظوره:
    • پشتیبانی از برش مداوم ورق
    • برش تک نقطه ای دقیق
    • برش نوار کارآمد
  • کنترل پیشرفته محور X/Y:از موتورهای سرو DC با دقت بالا و کدگرهای نوری 0.1μm بسیار نازک برای دقت بی نظیر استفاده می کند.
  • کنترل حرکتی هوشمند:ویژگی های خودکار تمرکز پس از عملکرد و کنترل سوراخ کردن پویا.
  • تصویربرداری با وضوح بالا:شامل یک سیستم دوربین CCD برتر برای نظارت بصری در زمان واقعی، تشخیص الگوی و تشخیص نقطه علامت است.
  • منبع برق قوی:مجهز به يه منبع برق ساخت آلمان و با ثبات بالا
  • محدوده برش چشمگیر:قادر به پردازش مواد تا ضخامت 19 میلی متر، برای طیف گسترده ای از کاربردهای صنعتی.
  • قطعات مهندسی دقیق:
    • پایه موتور و پلتفرم نوری ساخته شده از گرانیت طبیعی
    • طراحی شده برای ثبات برتر و مقاومت لرزش
    • اطمینان از دقت در طول زمان
مزایایی دیگر:
  • ایده آل برای کاربردهای صنعتی با دقت بالا
  • رابط کاربری دوستانه برای استفاده آسان
  • کاهش اتلاف مواد به دلیل برش دقیق
  • مناسب برای تولید در مقیاس کوچک و حجم بزرگ
  • الزامات نگهداری کم، اطمینان از قابلیت اطمینان طولانی مدت

دستگاه برش لیزر پیشرفته دقت و انعطاف پذیری را برای کاربردهای صنعتی با دقت بالا ارائه می دهد. با یک منبع لیزر با قدرت بالا و دستکاری متنوع مواد،قادر به پردازش انواع مواد از جمله فلزات و غیر فلزات استقابلیت های برش چند منظوره آن از برش مداوم ورق، برش دقیق تک نقطه و برش نوار کارآمد پشتیبانی می کند.

این ماشین از کنترل محور x / y پیشرفته با موتورهای سرو DC با دقت بالا و کدگرهای نوری فوق العاده برای دقت بی نظیر استفاده می کند.همچنین دارای کنترل حرکت هوشمند با تمرکز خودکار و کنترل سوراخ کردن پویا استتصویربرداری با وضوح بالا از طریق یک سیستم دوربین CCD برتر برای نظارت بصری در زمان واقعی، تشخیص الگوها و تشخیص نقطه علامت در نظر گرفته شده است.

دستگاه برش لیزر مجهز به یک منبع تغذیه قوی با یک منبع تغذیه با ثبات بالا ساخته شده در آلمان و منبع تغذیه مارک تایوان استفاده شده برای اجزای نوری است.اون محدوده برش چشمگیر داره، قادر به پردازش مواد تا ضخامت 19 میلی متر و قطعات مهندسی دقیق برای اطمینان از دقت در طول زمان.

علاوه بر ویژگی های اصلی خود، این ماشین مزایای مختلفی را ارائه می دهد، از جمله یک رابط کاربر پسند برای کار آسان، کاهش اتلاف مواد به دلیل برش دقیق،مناسب بودن برای تولید در مقیاس کوچک و حجم بزرگ، و الزامات نگهداری کم برای قابلیت اطمینان طولانی مدت.



ویژگی ها:

سیستم پیشرفته برش لیزر: ویژگی ها، مزایا و کاربردها
ویژگی های کلیدی
  1. برش دقیق
    • شکل نامنظم برش با سرعت بالا
    • برش کنتور
    • حفاری حفره های کوچک
    • قابلیت برش دستی
  2. پردازش برتر
    • پایان دادن به لبه با کیفیت بالا
    • هیچ اثر خفیف وجود ندارد
    • حداقل از دست دادن مواد
    • برش بدون بر
  3. عملیات سازگار با محیط زیست
    • هيچ آلودگي اي
    • هیچ بقایای پودری وجود ندارد
    • تولید آب فاضلاب
مزایا
  1. پردازش با سرعت بالا
    • برش سریع اشکال و الگوهای پیچیده
  2. کیفیت برش برتر
    • لبه های تمیز بدون تراکم
    • حداقل تا بدون برر
    • شکاف بسیار کوچک، اگر وجود داشته باشد
  3. مقرون به صرفه
    • نرخ بازده بالا
    • مصرف کم مواد مصرفی
    • بهره وری از انرژی
  4. دوستانه به محیط زیست
    • فرآیند تمیز بدون محصولات جانبی مضر
مواد سازگار
  1. شیشه های تخصصی
    • شیشه فوق شفاف
    • شیشه سفید ساده
    • شیشه با بوروسیلیکات بالا
    • شیشه کوارتز
  2. اجزای الکترونیکی
    • پوشش شیشه ای تلفن
    • شیشه ماشین
    • پوشش شیشه ای دوربین
    • صفحه نمایش LCD
  3. مواد نوری
    • شیشه K9
    • فیلترهای مختلف نوری
    • برش آینه
  4. مواد ارزشمند
    • پردازش زعفر برای صفحه های ساعت و قطعات الکترونیکی
صنایع قابل استفاده
  1. تولید شیشه
    • شیشه های نوری
    • شیشه های سخت
    • شیشه فوق باریک
    • ظروف شیشه ای آزمایشگاهی
    • تجهیزات شیشه ای پزشکی
  2. الکترونیک
    • صفحه نمایش و پوشش تلفن همراه
    • صفحه نمایش تبلت
    • صفحه نمایش لپ تاپ
    • شیشه نیمه هادی نوری/ITO/سفید/ بنفش
  3. ماشین آلات
    • پنجره ها و شیشه های جلو خودرو
    • صفحه نمایش داشبورد
    • پانل های ابزار
  4. املاک و ساختمان
    • شیشه های معماری
    • پنل های شیشه ای تزئینی
    • لوازم شیشه ای حمام
  5. لوازم خانگی
    • پنل های شیشه ای برای فر و یخچال
    • قطعات شیشه ای روشنایی
  6. رسانه های ارتباطی
    • صفحه نمایش دستگاه های موبایل
    • پوشش های زعفرانی ساعت
    • دوربین و لنزهای دوربین مدار بسته
  7. بخش انرژی جدید
    • شیشه پنل خورشیدی
    • شیشه های تخصصی برای پنجره های انرژی کارآمد
  8. هوافضا و دفاع
    • اجزای نوری با دقت بالا
    • شیشه های تخصصی برای صفحه نمایش کابین خلبان
  9. تحقیقات پزشکی و علمی
    • شیشه تجهیزات آزمایشگاهی
    • لنز های نوری برای دستگاه های پزشکی
    • تراشه های مایکرو فلوئیدی

این سیستم برش لیزر پیشرفته یک راه حل متنوع برای طیف گسترده ای از صنایع ارائه می دهد، ارائه دقیق بالا، کارآمد، و پردازش سازگار با محیط زیست از انواع شیشه و مواد نوری.توانایی آن برای رسیدگی به اشکال پیچیده و مواد ظریف آن را به یک انتخاب ایده آل برای تولید در مقیاس بزرگ و تخصصی، کاربردهای با ارزش بالا.



پارامترهای فنی:

پارامترهای فنی: سیستم های پیشرفته برش لیزر
پارامتر دستگاه برش لیزر پالس فوق کوتاه دو سیستم عامل دستگاه برش لیزری دو پلاتفرم دستگاه برش لیزری تک پلتفرم
شماره مدل HT-1PG-6070GD/6090GD HT-1PG-4050D/6070D/6090D HT-1PG-4050/6070/6090
مشخصات لیزر
  • نوع لیزر:لیزر فیبر پالس فوق کوتاه (نوع خاص با مدل متفاوت است)
  • متوسط قدرت:50W (انتخابات برای 10W، 20W، 30W، 60W، 80W در دسترس است)
  • طول موج:1064nm، با هارمونیک دوم در 532nm
  • عرض پالس:<10ps (پیکو ثانیه)
  • نرخ تکرار:1Hz - 1000kHz (قابل تنظیم)
  • کیفیت پرتو:M2 < 1.2 (برق نزدیک به محدود شدن انحراف)
عملکرد برش
  • دقت موقعیت:±2μm بر روی کل منطقه کار
  • قابل تکرار:±1.5μm، با دقت زاویه ای ±16 arc-second
  • حداکثر سرعت برش:تا 1000mm/s
  • ضخامت برش:
    • شیشه فوق باریک: ≤1mm
    • شیشه استاندارد: ≤19mm (با توجه به خواص مواد و الزامات برش متفاوت است)
  • حداقل عرض خط:≤30μm (معتمد به مواد)
  • حداقل قطر سوراخ:≤20μm
ابعاد منطقه کاری
  • مدل های دو پلاتفورم:600x700mm، 600x900mm، یا 400x500mm برای هر پلتفرم
  • مدل تک پلتفرم:۴۰۰×۵۰۰ میلی متر، ۶۰۰×۷۰۰ میلی متر یا ۶۰۰×۹۰۰ میلی متر
برق و برق
  • مصرف برق:150W (250W/350W در حالت آماده)
  • ولتاژ ورودی:AC220V ± 10٪
  • فرکانس:50-60 هرتز
مشخصات فیزیکی
  • ابعاد ماشین:
    • طول: 1600mm - 2550mm (با توجه به مدل)
    • عرض: 1700mm - 2080mm
    • ارتفاع: 1960mm
  • وزن:3500kg - 5000kg (با توجه به مدل متفاوت است)
ویژگی های اضافی
  • سیستم خنک کننده:خنک کننده آب داخلی برای ثبات حرارتی
  • سیستم کنترل:CNC پیشرفته با قابلیت پردازش با سرعت بالا
  • نرم افزار:نرم افزار بهینه سازی برش اختصاصی شامل
  • ویژگی های ایمنی:محفظه ایمنی لیزر کلاس 1، دکمه های توقف اضطراری
الزامات زیست محیطی
  • دمای کار:18 تا 28 درجه سانتیگراد (64 تا 82 درجه فارنهایت)
  • رطوبت:۴۰-۷۰% بدون فشرده سازی
  • ثبات برق:±5٪ نوسانات حداکثر
ارتقاء های اختیاری
  • سیستم دید بهبود یافته برای تراز خودکار
  • سیستم خودکار بارگیری/فروری مواد
  • طرح های سفارشی برای کاربردهای خاص
  • گارانتی تمدید شده و بسته های سرویس در دسترس است

توجه: مشخصات ممکن است کمی با توجه به پیکربندی های خاص و بهبود مداوم محصول متفاوت باشد.لطفا با تیم فنی ما برای آخرین اطلاعات و گزینه های سفارشی مشورت کنید.



کاربردها:

دامنه کاربرد: راه حل های برش لیزر متنوع

ماشین برش لیزر پیشرفته ما برای پاسخگویی به طیف گسترده ای از نیازهای صنعتی طراحی شده است، ارائه دقت و بهره وری در مواد مختلف و برنامه های کاربردی:

1. تولید صفحه ابزار
  • ایده آل برای ساخت پانل های ابزار دقیق، داشبورد ها و رابط های کنترل
  • قادر به دستکاری مواد نازک تا متوسط با دقت استثنایی
2. پردازش شیشه تخصصی

ماشین برش لیزر ما قادر به پردازش انواع مختلف شیشه است:

  • شیشه فوق نازک:برش دقیق ورق های شیشه ای ظریف برای دستگاه های الکترونیکی
  • شیشه ی سفید:پردازش تمیز و دقیق برای کاربردهای تزئینی و معماری
  • شیشه با بوروسیلیکات بالا:برش تخصصی تجهیزات آزمایشگاهی و محصولات مقاوم در برابر گرما
  • شیشه کوارتز:برش دقیق برای نیازهای قطعات نوری و صنعت نیمه هادی
3. توليد قطعات الکترونيکي
  • برای برش تخته های PCB، مدارهای انعطاف پذیر و سایر بستر های الکترونیکی
  • اطمینان از لبه های تمیز و حداقل تاثیر حرارتی بر روی مواد الکترونیکی حساس
4سنگهای قیمتی و مواد گرانبها

ماشین برش لیزر ما همچنین می تواند سنگهای قیمتی و مواد گرانبها را پردازش کند:

  • برش سفیر:برای چهره های ساعت، لنز دوربین گوشی های هوشمند و صفحه نمایش های پیشرفته
  • شکل گیری دقیق سنگهای قیمتی:ساخت طرح های پیچیده ای از سنگهای گرانبها و نیمه گرانبها
  • تولید قطعات LED:برش وافرهای سفیر برای تولید ال ای دی
5تولید صفحه نمایش کریستال مایع (LCD)

ماشین برش لیزر ما می تواند اجزای مختلف LCD را پردازش کند:

  • فیلم های رسانای ITO (اکسید قلعین هیندیوم)
  • فیلترهای رنگی RGB
  • فیلم های قطبی کننده

قطع دقیق بدون آسیب رساندن به مواد ظریف نمایش را تضمین می کند.

6پردازش فیلمی نوری تخصصی

دستگاه برش لیزر ما می تواند:

  • برش دقیق شیشه نوری K9 برای لنزها و پرزم های با کیفیت بالا
  • شکل گیری دقیق فیلم های نوری برای کاربردهای مختلف صنعتی و علمی
قابلیت های اضافی:
  • برش کوچک قطعات کوچک و پیچیده برای صنایع پزشکی و هوافضا
  • برش شکل سفارشی برای طرح های منحصر به فرد محصول و نمونه های اولیه
  • پردازش مواد چند لایه ای برای محصولات کامپوزیت

انعطاف پذیری سیستم برش لیزر ما باعث می شود که آن را به یک ابزار ارزشمند در سراسر صنایع مختلف، از الکترونیک مصرفی به تحقیقات علمی پیشرفته،تضمین نتایج با کیفیت بالا و فرآیندهای تولید کارآمد.
